دلایل مهم و کلیدی روشن نشدن پکیج ایران رادیاتور E28FF
پکیج ایران رادیاتور مدل E28FF یکی از مدل‌های دو مبدله فن‌دار و با ظرفیت حرارتی بالای سری E است که برای ساختمان‌های با زیربنای تا ۲۰۰ متر مربع و نیازمند به توان گرمایشی بالا تولید شده است. این مدل مجهز به سامانه عیب‌یاب آنالوگ است که در صورت بروز اختلال در مدار جرقه، فشار آب، عملکرد فن یا چرخش پمپ، وضعیت خطا را از طریق الگوهای چشمک‌زن چراغ‌های سبز دمایی (اعداد ۳۰ تا ۸۰) منعکس می‌سازد. در واحدهای بزرگ به دلیل حجم بالای گردش آب در لوله‌ها و برنر بزرگتر، حساسیت دستگاه به دبی جریان و مکش فن دوچندان است و بروز کوچک‌ترین نقص حسگری منجر به خاموشی پایدار مشعل می‌شود.
در بیشتر از ۷۰ درصد موارد، علت روشن نشدن پکیج E28FF افت فشار آب مدار گرمایش به زیر ۰٫۸ بار (چشمک زدن همزمان چراغ‌های ۴۰ و ۷۰) است. با باز کردن شیر پرکن زیر دستگاه و رساندن عقربه مانومتر به ۱٫۵ بار و فشردن کلید ریست، دستگاه فعال می‌شود. عوامل شایع بعدی شامل عدم تشکیل شعله (چشمک ۷۰ و ۸۰)، خطای پرشر دود و فن دمنده (چشمک ۴۰، ۶۰ و ۸۰)، رسوب‌گرفتگی فلوسوئیچ و قفل شدن پمپ سیرکولاتور پرقدرت دستگاه هستند.
- جدول تفکیکی خطاهای چراغ‌های چشمک‌زن پکیج E28FF در زمان خاموشی.
- بررسی علت روشن نشدن پکیج E28FF در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن پکیج E28FF در حالت زمستانه (گرمایش رادیاتورها).
- تحلیل علل اصلی، قطعه‌ای و مکانیکی خاموش ماندن مشعل در دستگاه‌های ۲۸ هزار.
- نکات تجربی و کارگاهی که در پکیج‌های ظرفیت بالای ۲۸ هزار سری E رخ می‌دهد.
- چهار اقدام سریع که خودتان ظرف ۱۰ دقیقه در خانه می‌توانید انجام دهید.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های مدل E28FF.
جدول کدهای خطای روشن نشدن پکیج ایران رادیاتور E28FF

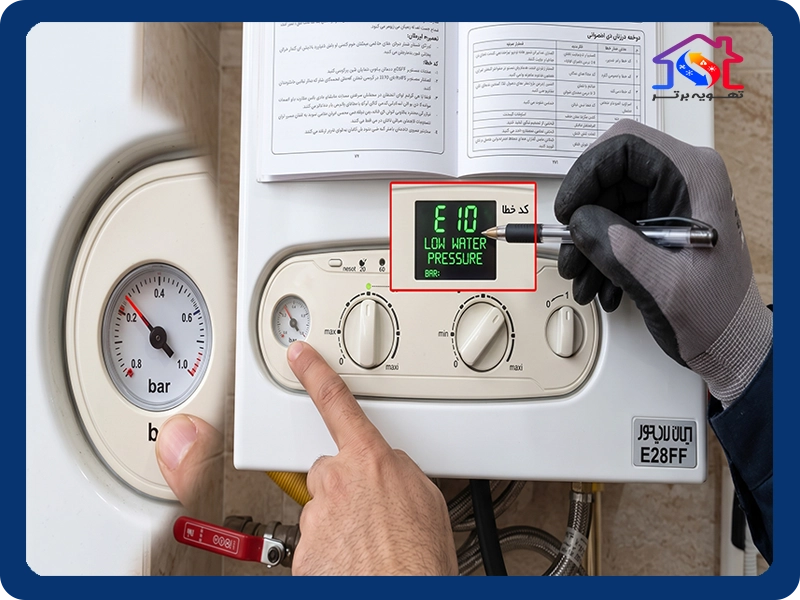

در پکیج آنالوگ E28FF، ترکیب روشن شدن چراغ‌های درجه حرارت بیانگر وضعیت سلامت قطعات است. جدول زیر به شما کمک می‌کند علت دقیق روشن نشدن را بشناسید:
| وضعیت چراغ‌های پنل | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی |
|---|---|---|---|
| چشمک چراغ‌های ۴۰ و ۷۰ | دستگاه روشن نمی‌شود و فن خاموش است | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| چشمک چراغ‌های ۷۰ و ۸۰ | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی شیر گاز و سنباده نرم روی میله یون |
| چشمک چراغ‌های ۴۰ و ۶۰ و ۸۰ | فن می‌چرخد ولی جرقه‌زن فعال نمی‌شود | وصل نشدن پرشر سوئیچ دود علی‌رغم چرخش فن | بررسی دودکش، شیپوره ونتوری و شیلنگ سیلیکونی |
| چشمک چراغ‌های ۴۰ و ۷۰ و ۸۰ | روشن شده و بلافاصله با صدای جوش خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و هواگیری مدار |
| چشمک چراغ‌های ۴۰ و ۶۰ و ۷۰ | فن از کار افتاده و دستگاه واکنشی ندارد | وصل ماندن پرشر دود قبل از استارت یا خرابی رله فن | تست میکروسوئیچ پرشر و رله‌های خروجی برد اصلی |
| چشمک چراغ ۵۰ | پکیج دمای آب را اشتباه تشخیص می‌دهد | خرابی یا قطعی سنسور NTC مصرفی | تست مقاومت اهمی سنسور NTC و تعویض آن |
تفکیک عیب‌یابی: علت روشن نشدن پکیج E28FF در شرایط مختلف
الف) علت روشن نشدن پکیج E28FF در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و فلوسوئیچ
در پکیج E28FF با باز شدن شیر آب گرم، آب ورودی باید شناور تفلونی داخل فلوسوئیچ را به سمت بالا براند تا کنتاکت مغناطیسی وصل شده و برد فرمان روشن شدن مشعل را صادر کند. رسوب بالای آب باعث گیر کردن شناور در پوسته قطعه شده و مانع استارت دستگاه در حالت تابستانه می‌گردد.
فیلتر توری ورودی آب سرد زیر پکیج را تمیز کنید. در صورت رفع نشدن، فلوسوئیچ باید باز و رسوب‌زدایی شود. در صورت سوختن ریدسوئیچ خارجی فلوسوئیچ، این قطعه به راحتی تعویض می‌گردد.
در پکیج‌های ۲۸ هزار به دلیل مبدل ثانویه بزرگتر، افت فشار آب سرد ساختمان تاثیر بیشتری دارد؛ در صورتی که دبی آب به کمتر از ۲٫۵ لیتر در دقیقه افت کند، مشعل استارت نخواهد زد.
ب) علت روشن نشدن پکیج E28FF در حالت زمستانه (مدار شوفاژ)
بررسی شیر سه‌راهه برقی و پمپ
اگر پکیج در حالت آب گرم روشن می‌شود ولی با تغییر وضعیت به شوفاژ، مشعل استارت نمی‌زند و رادیاتورها سرد هستند، ایراد ناشی از سوختن موتور شیر سه‌راهه برقی یا رسوب‌گرفتگی سوپاپ هیدرولیکی است. در این حالت آب داغ به جای رادیاتورها در مبدل ثانویه حبس شده و مشعل خاموش می‌شود.
موتور شیر برقی سه‌راهه تست شده و در صورت سوختگی بوبین تعویض شود. سوپاپ هیدرولیکی زیر آن نیز باید روان‌کاری و رسوب‌زدایی گردد.
اگر ولوم تنظیم دمای شوفاژ روی حداقل یا صفر باشد، یا پتانسیومتر پشت ولوم روی برد الکترونیکی دچار نقص شده باشد، سیستم در حالت خاموشی شوفاژ باقی می‌ماند.
تحلیل علل اصلی و فنی روشن نشدن پکیج ایران رادیاتور E28FF
۱. افت فشار آب مدار شوفاژ (چشمک زدن چراغ‌های ۴۰ و ۷۰)
اقدام توسط کاربر
پرشر سوئیچ آب قطعه‌ای ایمنی است که اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات رادیاتورها، هواگیری یا چکه کردن شیر اطمینان، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل خاموش می‌شود.

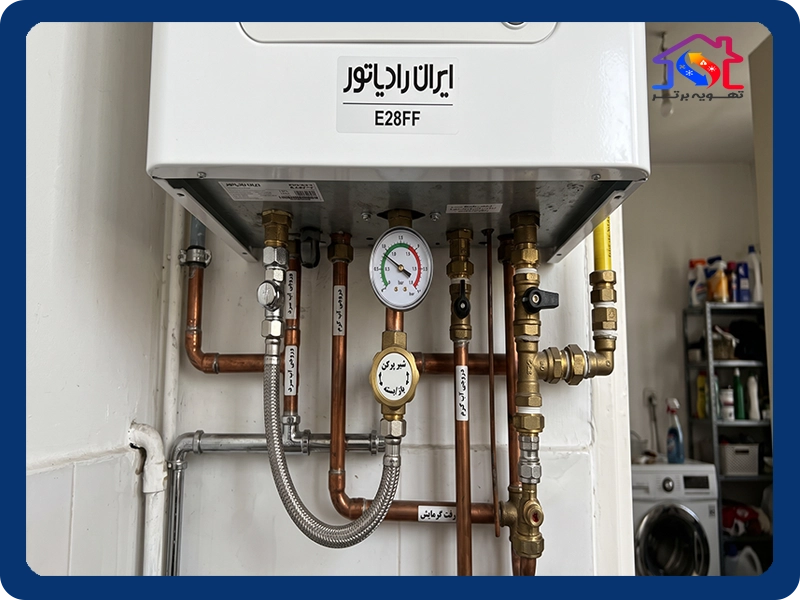

شیر پرکن زیر پکیج را در جهت پادساعتگرد باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و دکمه ریست را بزنید.
افت مکرر بار در مدل E28FF معمولاً به دلیل خالی شدن هوای منبع انبساط بزرگتر آن رخ می‌دهد و باید با تلمبه باد تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (چشمک زدن ۷۰ و ۸۰)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر گاز سیت ایتالیا باشد.
شیر گاز زیر پکیج را کنترل کرده و شعله اجاق گاز را بررسی کنید. در صورت وصل بودن گاز، بوبین‌های شیر گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
در مدل ۲۸ هزار، دبی گاز مصرفی مشعل بالاتر است و تنظیم دقیق رگلاتور گاز ساختمان اهمیت دوچندانی دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق دستگاه را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. خطای تخلیه دود و پرشر سوئیچ هوا (چشمک زدن ۴۰ و ۶۰ و ۸۰)
نیازمند بررسی تکنسین
فن می‌چرخد اما به علت مسدود بودن دودکش، ذوب شدن شیپوره ونتوری یا چگالش قطرات آب در لوله سیلیکونی، پرشر سوئیچ دود وصل نشده و جلوی جرقه گرفته می‌شود.
مسیر خروجی دودکش را چک کنید. شیلنگ سیلیکونی را خارج کرده و رطوبت آن را تخلیه کنید. در صورت دفرمه شدن ونتوری فن، آن را تعویض نمایید.
در پکیج E28FF به دلیل فن قوی‌تر، انتخاب فلنج یا حلقه محدودکننده دهانه دودکش متناسب با متراژ لوله‌کشی دود الزامی است.
۵. قفل شدن شفت پمپ سیرکولاتور (چشمک زدن ۴۰ و ۷۰ و ۸۰)
اقدام توسط تکنسین
به دلیل سختی بالای آب، محور روتور پمپ قفل می‌شود. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود، سپس پیچ را ببندید.
در مدل E28FF از پمپ‌های با هد بالاتر استفاده می‌شود؛ در صورت ضعیف شدن خازن راه‌انداز، پمپ با دست می‌چرخد اما با برق قدرت استارت ندارد.
پکیج E28FF شما با ریست کردن روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی ایران رادیاتور به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد آتش را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که بوی گاز استشمام می‌شود یا خطای دودکش وجود دارد.
درست: ادامه ریست خطر انفجار لحظه‌ای دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید
- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: دکمه Reset پکیج E28FF را چند ثانیه نگه داشته و رها کنید تا خطای موقت پاک گردد.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار فشردن کلید ریست.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای آی‌سی و رله‌های برد اصلی.
- پل زدن سیم‌های پرشر هوا یا ترموستات حد.
- اسیدشویی مبدل اصلی و ثانویه.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر ایران رادیاتور در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج ایران رادیاتور E28FF رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، پرشر هوا یا رله‌های برد قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم دستگاه می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی ایران رادیاتور در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی ایران رادیاتور در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی ایران رادیاتور در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی ایران رادیاتور در فردیس دسترسی داشته باشند.
- مدل دقیق دستگاه (ایران رادیاتور E28FF).
- شماره دقیق چراغ‌هایی که در حال حاضر چشمک می‌زنند.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا فن کلاً خاموش است.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
پاسخ به سوالات پرتکرار درباره پکیج ایران رادیاتور E28FF
چشمک زدن چراغ‌های ۴۰ و ۷۰ در پکیج E28FF به چه معناست؟
چرا پکیج E28FF جرقه می‌زند اما روشن نمی‌شود؟
چرا پکیج E28FF بعد از روشن شدن در کمتر از ۵ ثانیه خاموش می‌شود؟
چرا پکیج E28FF در حالت شوفاژ کار می‌کند ولی با باز کردن آب گرم روشن نمی‌شود؟
چند بار در روز مجاز به ریست کردن پکیج E28FF هستیم؟
هزینه تعمیر روشن نشدن پکیج E28FF چقدر است؟
