علت روشن نشدن پکیج ایران رادیاتور مدل A24FF | خطای چراغ‌ها + رفع در خانه
علت روشن نشدن پکیج ایران رادیاتور A24FF؛ راهنمای عیب‌یابی آنالوگ
پکیج ایران رادیاتور مدل A24FF یکی از مدل‌های پرفروش و دو مبدله فن‌دار این شرکت است که از سیستم کنترل آنالوگ بهره می‌برد. روشن نشدن ناگهانی این پکیج یا قطعی آب گرم در زمستان معمولاً به دلیل فعال شدن سامانه‌های حفاظت ایمنی رخ می‌دهد. در مدل A24FF، نمایشگر دیجیتال وجود ندارد و خطاهای عملکردی به وسیله چشمک زدن چراغ‌های سبز رنگ روی پنل (چراغ‌های ۳۰ تا ۸۰) به مصرف‌کننده اعلام می‌شوند. هرگاه پکیج در گردش آب، خروج دود، سنسورهای دما یا تشکیل پایدار شعله با مشکل مواجه شود، مدار جرقه را مسدود می‌کند تا از خرابی مبدل و خطرات نشت گاز جلوگیری نماید.
در بیش از ۷۰ درصد مواقع، دلیل روشن نشدن پکیج A24FF افت عقربه مانومتر بار به زیر ۰٫۸ (چشمک زدن چراغ‌های ۴۰ و ۷۰) است. برای رفع این وضعیت، شیر پرکن آبی یا مشکی‌رنگ زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید و دکمه ریست را چند ثانیه نگه دارید. سایر عوامل متداول شامل بسته بودن شیر گاز ورودی، دوده گرفتن میله یونیزاسیون، خطای مسیر فن و پرشر دود و قفل شدن شفت پمپ سیرکولاتور هستند.
- جدول تفکیکی خطاهای چراغ‌های چشمک‌زن پکیج A24FF در حالت خاموشی.
- بررسی علت روشن نشدن پکیج A24FF در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن پکیج A24FF در حالت زمستانه (رادیاتورها).
- تحلیل علل اصلی، قطعه‌ای و مکانیکی خاموش ماندن مشعل پکیج.
- نکات تجربی و کارگاهی که در دفترچه‌های راهنما ذکر نشده است.
- چهار اقدام سریع که خودتان ظرف ۱۰ دقیقه در خانه می‌توانید انجام دهید.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های مدل A24FF.
جدول کدهای خطای روشن نشدن پکیج ایران رادیاتور A24FF
در پکیج آنالوگ A24FF، چراغ‌های دما علاوه بر نمایش حرارت، در هنگام بروز عیب با ترکیب‌های مشخصی چشمک می‌زنند. جدول زیر به شما کمک می‌کند علت روشن نشدن را فوراً تشخیص دهید:
| وضعیت چراغ‌های پنل | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی |
|---|---|---|---|
| چشمک چراغ‌های ۴۰ و ۷۰ | دستگاه روشن نمی‌شود و فن خاموش است | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| چشمک چراغ‌های ۷۰ و ۸۰ | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی شیر گاز و سنباده نرم روی میله یون |
| چشمک چراغ‌های ۴۰ و ۶۰ و ۸۰ | فن می‌چرخد ولی جرقه‌زن فعال نمی‌شود | وصل نشدن پرشر سوئیچ دود علی‌رغم چرخش فن | بررسی دودکش، شیپوره ونتوری و شیلنگ سیلیکونی |
| چشمک چراغ‌های ۴۰ و ۷۰ و ۸۰ | روشن شده و در چند ثانیه با صدای جوش خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و هواگیری مدار |
| چشمک چراغ‌های ۴۰ و ۶۰ و ۷۰ | فن از کار افتاده و دستگاه واکنشی ندارد | وصل ماندن پرشر دود قبل از استارت یا خرابی رله فن | تست میکروسوئیچ پرشر و رله‌های برد اصلی |
| چشمک چراغ ۵۰ | پکیج دمای آب را اشتباه تشخیص می‌دهد | خرابی یا قطعی سنسور NTC مصرفی | تست مقاومت اهمی سنسور NTC و تعویض آن |
تفکیک عیب‌یابی: علت روشن نشدن پکیج A24FF در شرایط مختلف
الف) علت روشن نشدن پکیج A24FF در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و فلوسوئیچ
در حالت تابستانه، پکیج نیازی به چرخش پمپ شوفاژ ندارد و تنها با باز شدن شیر آب گرم مصرفی باید احتراق شکل گیرد. در مدل A24FF قطعه فلوسوئیچ در ورودی آب سرد وظیفه تشخیص جریان را دارد. رسوب بالای آب باعث گیر کردن شناور تفلونی این قطعه در کف محفظه شده و پیام باز شدن آب به برد ارسال نمی‌شود؛ در نتیجه مشعل خاموش می‌ماند.
صافی توری ورودی آب سرد زیر پکیج را تمیز کنید. در صورت رفع نشدن، فلوسوئیچ باید باز شده و رسوب‌زدایی شود. همچنین در صورت سوختن ریدسوئیچ خارجی فلوسوئیچ، این قطعه به راحتی تعویض می‌گردد.
افت شدید فشار آب ساختمان به زیر ۲ لیتر در دقیقه یا رسوب گرفتن توری پرلاتور سر شیرآلات اهرمی، دبی جریان را کم کرده و اجازه شناور شدن تفلون فلوسوئیچ را نمی‌دهد.
ب) علت روشن نشدن پکیج A24FF در حالت زمستانه (مدار شوفاژ)
بررسی شیر سه‌راهه برقی و پمپ
اگر پکیج در حالت آب گرم روشن می‌شود ولی با تغییر وضعیت به شوفاژ، مشعل استارت نمی‌زند و رادیاتورها سرد هستند، ایراد ناشی از گیر کردن محرک شیر سه‌راهه برقی یا سوختن موتور آن است. در این حالت آب داغ به جای رفتن به سمت رادیاتورها، در مبدل ثانویه حبس می‌شود.
موتور شیر برقی سه‌راهه باید تست شود و در صورت سوختگی بوبین تعویض گردد. همچنین سوپاپ هیدرولیکی زیر آن باید روان‌کاری و رسوب‌زدایی شود.
اگر ولوم تنظیم دمای شوفاژ روی حداقل یا صفر باشد، یا میکروسوئیچ پشت ولوم روی برد الکترونیکی هرز شده باشد، سیستم در حالت خاموشی شوفاژ باقی می‌ماند.
تحلیل علل اصلی و فنی روشن نشدن پکیج ایران رادیاتور A24FF
۱. افت فشار آب مدار شوفاژ (چشمک زدن چراغ‌های ۴۰ و ۷۰)
اقدام توسط کاربر
سنسور پرشر سوئیچ آب اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات، هواگیری یا چکه کردن شیر اطمینان، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل خاموش می‌شود.

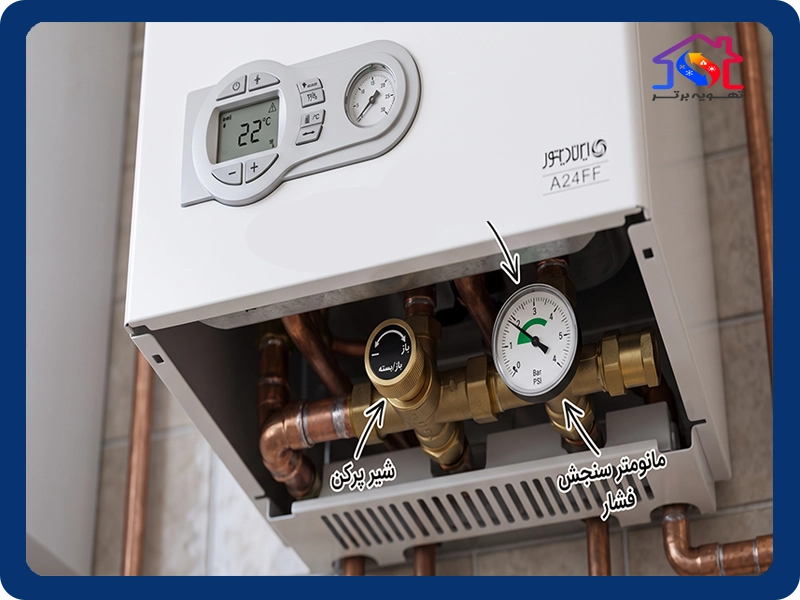

شیر پرکن زیر پکیج را در جهت خلاف عقربه‌های ساعت باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و دکمه ریست را بزنید.
تخلیه مکرر فشار در فواصل کوتاه، نشانه خالی شدن هوای منبع انبساط است و با پمپ باد خودرو باید تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (چشمک زدن ۷۰ و ۸۰)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر گاز سیت ایتالیا باشد.
شیر گاز زیر پکیج را چک کرده و شعله اجاق گاز را بررسی کنید. در صورت وصل بودن گاز، بوبین‌های شیر گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
تنظیم پیچ ماکزیمم و مینیمم گاز مشعل در کارایی اشتعال اولیه پکیج A24FF نقش کلیدی دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. خطای تخلیه دود و پرشر سوئیچ هوا (چشمک زدن ۴۰ و ۶۰ و ۸۰)
نیازمند بررسی تکنسین
فن می‌چرخد اما به علت مسدود بودن دودکش، ذوب شدن شیپوره ونتوری یا چگالش قطرات آب در لوله سیلیکونی، پرشر سوئیچ دود وصل نشده و جلوی جرقه گرفته می‌شود.
مسیر خروجی دودکش را چک کنید. شیلنگ سیلیکونی را خارج کرده و رطوبت آن را تخلیه کنید. در صورت دفرمه شدن ونتوری فن، آن را تعویض نمایید.
در پکیج A24FF اگر رله فن روی برد دچار چسبندگی شود، ارور ۴۰-۶۰-۷۰ ظاهر شده و فن یکسره کار می‌کند ولی جرقه نمی‌زند.
۵. قفل شدن شفت پمپ سیرکولاتور (چشمک زدن ۴۰ و ۷۰ و ۸۰)
اقدام توسط تکنسین
به دلیل سختی بالای آب، محور روتور پمپ قفل می‌شود. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود، سپس پیچ را ببندید.
در صورت ضعیف شدن خازن راه‌انداز ۲ یا ۲٫۵ میکروفاراد پمپ، محور پمپ با دست می‌چرخد اما با برق شهری قدرت استارت ندارد.
پکیج A24FF شما با ریست کردن روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی ایران رادیاتور به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد آتش را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که بوی گاز استشمام می‌شود یا خطای دودکش وجود دارد.
درست: ادامه ریست خطر انفجار لحظه‌ای دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید
- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: دکمه Reset پکیج A24FF را چند ثانیه نگه داشته و رها کنید تا خطای موقت پاک گردد.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار فشردن کلید ریست.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای آی‌سی و رله‌های برد اصلی.
- پل زدن سیم‌های پرشر هوا یا ترموستات حد.
- اسیدشویی مبدل اصلی و ثانویه.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر ایران رادیاتور در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج ایران رادیاتور A24FF رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، پرشر هوا یا رله‌های برد قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم دستگاه می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی ایران رادیاتور در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از خدمات تخصصی تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی ایران رادیاتور در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی ایران رادیاتور در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی ایران رادیاتور در فردیس دسترسی داشته باشند.
- مدل دقیق دستگاه (ایران رادیاتور A24FF).
- شماره دقیق چراغ‌هایی که در حال حاضر چشمک می‌زنند.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا فن کلاً خاموش است.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
پاسخ به سوالات پرتکرار درباره پکیج ایران رادیاتور A24FF
چشمک زدن چراغ‌های ۴۰ و ۷۰ در پکیج A24FF به چه معناست؟
چرا پکیج A24FF جرقه می‌زند اما روشن نمی‌شود؟
چرا پکیج A24FF بعد از روشن شدن در کمتر از ۵ ثانیه خاموش می‌شود؟
چرا پکیج A24FF در حالت شوفاژ کار می‌کند ولی با باز کردن آب گرم روشن نمی‌شود؟
چند بار در روز مجاز به ریست کردن پکیج A24FF هستیم؟
هزینه تعمیر روشن نشدن پکیج A24FF چقدر است؟
