علت روشن نشدن پکیج ایران رادیاتور L24CF؛ راهنمای عیب‌یابی
پکیج ایران رادیاتور مدل L24CF یکی از پرفروش‌ترین پکیج‌های دو مبدله دیجیتال از نوع بدون فن (مکش طبیعی دود) است. تفاوت ساختاری این مدل با سری‌های رایج FF در این است که خروج محصولات احتراق به جای فن دمنده، متکی به مکش طبیعی دودکش ساختمانی است و ایمنی آن توسط ترموستات حرارتی کلاهک تعدیل دود کنترل می‌شود. روشن نشدن ناگهانی پکیج L24CF یا مواجه شدن با آب سرد، معمولاً نشان‌دهنده وارد عمل شدن سیستم حفاظت هوشمند است. نمایشگر دیجیتال در این مدل نوع ایراد را به وسیله کدهای خطای واضح (نظیر E1، E2، E81 یا E88) اعلام می‌کند تا از سوختن مبدل، پس‌زدگی مونوکسید کربن به داخل منزل یا تجمع خطرناک گاز جلوگیری شود.
در بیش از ۷۰ درصد موارد، روشن نشدن پکیج L24CF به علت افت فشار آب مدار گرمایش به زیر ۰٫۸ بار (ارور E1) رخ می‌دهد. برای رفع آن، شیر پرکن زیر دستگاه را باز کرده و پس از رسیدن عقربه مانومتر به ۱٫۵ بار، شیر را سفت ببندید و کلید ولوم را یک‌بار روی وضعیت R (ریست) قرار دهید. در مدل‌های بدون فن CF، پس‌زدگی دود و عمل کردن سنسور حرارتی دودکش، قطع بودن گاز (ارور E2)، دوده گرفتن میله یون و گیرپاژ پمپ از عوامل متداول بعدی هستند.
- جدول تفکیکی کدهای خطای دیجیتال مانع روشن شدن در پکیج بدون فن L24CF.
- بررسی علت روشن نشدن پکیج L24CF در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن پکیج L24CF در حالت زمستانه (گرمایش رادیاتورها).
- تحلیل علل اصلی و مکانیکی خاموش ماندن مشعل در دستگاه‌های مکش طبیعی.
- نکات پنهان و تجربیات کارگاهی ویژه پکیج‌های بدون فن سری CF.
- چهار گام بازبینی سریع و خانگی بدون نیاز به ابزار در کمتر از ۱۰ دقیقه.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های مدل L24CF.
جدول کدهای خطای روشن نشدن پکیج ایران رادیاتور L24CF

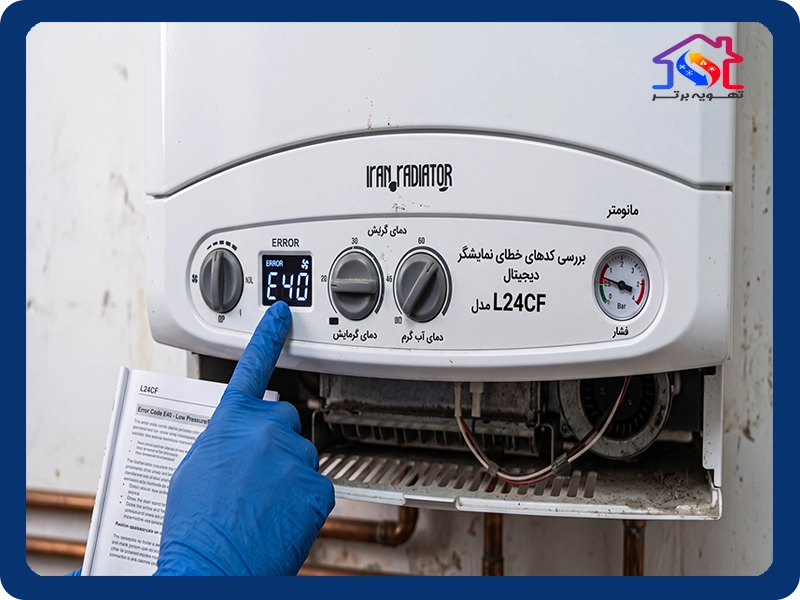

در پکیج دیجیتال L24CF، عیوب مانع احتراق با کدهای دیجیتال نمایش داده می‌شوند. توجه داشته باشید که در این مدل بدون فن، ارورهای مرتبط با فن وجود ندارد و ترموستات دود وظیفه پایش خروج گازها را بر عهده دارد:
| کد خطا در نمایشگر | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی اولیه |
|---|---|---|---|
| ارور E1 | پکیج استارت نمی‌زند و واکنشی ندارد | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| ارور E2 | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی باز بودن شیر گاز و سنباده نرم میله یون |
| ارور مربوط به دودکش | دستگاه به دلیل پس‌زدگی دود متوقف است | فعال شدن ترموستات حرارتی کلاهک تعدیل دود | کنترل مکش دودکش ساختمانی و دمای کلاهک |
| ارور E88 یا E81 | روشن شده و بلافاصله با صدای جوش خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و هواگیری مدار |
| ارور E12 / E99 | صفحه قفل شده و واکنشی نشان نمی‌دهد | نقص در برقراری ارتباط برد با سنسورها یا خرابی رله | ریست کردن دستگاه و بررسی نوسانات برق ورودی |
| ارور E31 / E32 | پکیج دمای آب را اشتباه تخمین می‌زند | خرابی یا قطعی سنسور NTC مصرفی یا شوفاژ | تست مقاومت اهمی سنسور NTC و تعویض آن |
تفکیک عیب‌یابی: علت روشن نشدن پکیج L24CF در شرایط مختلف
الف) علت روشن نشدن پکیج L24CF در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و فلوسوئیچ
در وضعیت تابستانه، پمپ کار نمی‌کند و تنها ورود آب مصرفی است که باید مدار احتراق را روشن سازد. در مدل L24CF قطعه فلوسوئیچ در بلوک هیدرولیکی ورودی آب سرد قرار دارد. رسوب املاح آب باعث می‌شود شناور تفلونی مغناطیسی در کف جایگاه خود گیر کند؛ در نتیجه با باز کردن شیر آب، پیام باز شدن به برد نرسیده و مشعل خاموش می‌ماند.
صافی توری ورودی آب سرد زیر پکیج را تمیز کنید. در صورت رفع نشدن، کارتریج فلوسوئیچ باز شده و با رسوب‌زدای رقیق شسته شود. در صورت ضعیف شدن آهنربای شناور، این قطعه تعویض گردد.
افت شدید فشار آب ساختمان به زیر ۲ لیتر در دقیقه یا رسوب گرفتن توری پرلاتور سر شیرآلات، دبی آب را کاهش داده و اجازه شناور شدن تفلون فلوسوئیچ را نمی‌دهد.
ب) علت روشن نشدن پکیج L24CF در حالت زمستانه (مدار شوفاژ)
بررسی شیر سه‌راهه برقی و پمپ
اگر پکیج در حالت آب گرم روشن می‌شود اما در حالت رادیاتورها استارت نمی‌زند، مدار احتراق سالم است و نقص در تغییر جهت سیال است. در پکیج‌های دو مبدله L24CF، سوختن موتور شیر سه‌راهه برقی یا رسوب گرفتگی محور سوپاپ هیدرولیکی مانع از باز شدن مسیر آب به سمت شوفاژها می‌شود. همچنین قطعی کابل یا اتمام باتری ترموستات اتاقی مانع از صدور فرمان گرمایش خواهد شد.
موتور شیر برقی سه‌راهه تست شده و در صورت سوختگی تعویض گردد. سوپاپ هیدرولیک زیر آن نیز باید روان‌کاری شود. اگر ترموستات اتاقی متصل است، کابل آن را از پکیج جدا کرده و جای پایه‌ها روی برد را پل (جامپر) کنید تا کارکرد رادیاتورها بدون واسطه تست شود.
اگر سنسور NTC مصرفی نیم‌سوز شود و مدار آن اتصال کوتاه کند، برد پیوسته در اولویت آب گرم مصرفی باقی می‌ماند و اجازه استارت به مدار زمستانه را نمی‌دهد.
تحلیل علل اصلی و فنی روشن نشدن پکیج ایران رادیاتور L24CF
۱. افت فشار آب مدار شوفاژ (ارور E1)
اقدام توسط کاربر
پرشر سوئیچ آب قطعه‌ای ایمنی است که اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات، هواگیری یا چکه کردن شیر اطمینان ۳ بار، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل قفل می‌کند.

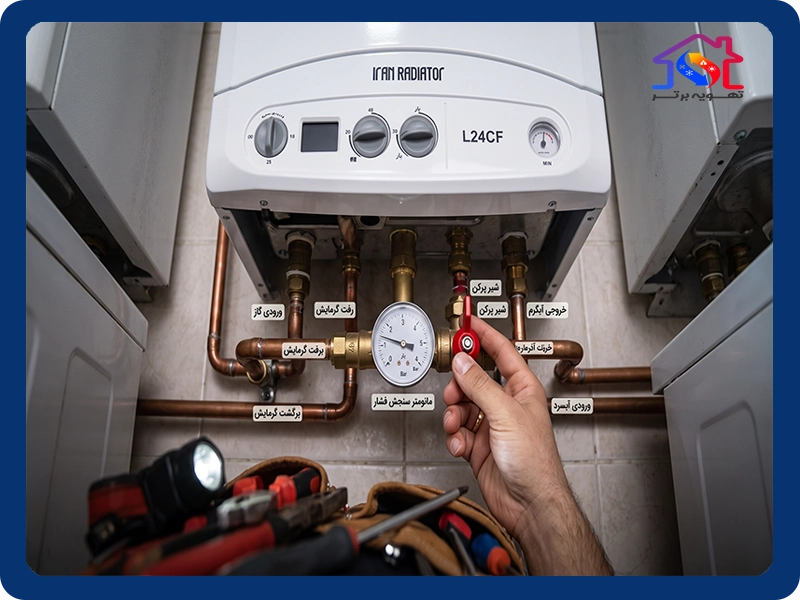

شیر پرکن زیر پکیج را در جهت خلاف عقربه‌های ساعت باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و کلید ولوم را یک‌بار روی علامت R (ریست) قرار دهید.
تخلیه مکرر فشار در فواصل کوتاه، نشانه خالی شدن هوای منبع انبساط است و باید با تلمبه باد تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (ارور E2)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر برقی گاز باشد.
شیر گاز زیر پکیج را کنترل کرده و شعله اجاق گاز را بررسی کنید. در صورت وصل بودن گاز، بوبین‌های شیر برقی گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
در پکیج‌های L24CF، تنظیم دقیق شعله ماکزیمم و مینیمم گاز مشعل در پایداری احتراق اولیه نقش کلیدی دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق دستگاه را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. پس‌زدگی دود و فعال شدن سنسور حرارتی دودکش (ویژه مدل‌های بدون فن CF)
بررسی ایمنی دودکش
در پکیج‌های بدون فن، ترموستات حرارتی روی کلاهک تعدیل نصب است. اگر مسیر دودکش ساختمانی به علت قطر ناکافی، لانه پرندگان یا باد مخالف مسدود شود، گازهای داغ پس زده و دمای کلاهک را بالا می‌برند؛ در نتیجه سنسور دود عمل کرده و پکیج خاموش می‌شود.
مکش دودکش را با تست شعله کبریت بررسی کنید. از باز بودن کامل لوله تا پشت‌بام و نصب کلاهک استاندارد H اطمینان حاصل نمایید. پس از خنک شدن سنسور، پکیج را ریست کنید.
هرگز نباید سنسور دود پکیج بدون فن را پل (جامپر) یا حذف کرد؛ این کار خطر حتمی گازگرفتگی با مونوکسید کربن را در پی دارد.
۵. قفل شدن شفت پمپ سیرکولاتور (ارور E88 یا E81)
اقدام توسط تکنسین
به دلیل املاح آب، محور روتور پمپ قفل می‌شود. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود، سپس پیچ را ببندید.
در صورت ضعیف شدن خازن راه‌انداز پمپ، محور پمپ با دست می‌چرخد اما با برق شهری قدرت استارت ندارد.
پکیج L24CF شما پس از ریست روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی سری L به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد آتش را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که بوی گاز یا محصولات احتراق در فضا حس می‌شود.
درست: ادامه ریست در مدل‌های بدون فن خطر انتشار مونوکسید کربن را در خانه به همراه دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید
- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: سلکتور را روی علامت R برده و رها کنید تا خطای موقت پاک گردد.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار ریست کردن دستگاه.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای الکترونیکی و رله‌های برد اصلی.
- دستکاری و پل زدن سنسور حرارتی کلاهک دودکش.
- اسیدشویی مبدل اصلی و ثانویه.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر ایران رادیاتور در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج ایران رادیاتور L24CF رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، سنسورهای دود، برد الکترونیکی یا سوپاپ‌های هیدرولیکی قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم دستگاه می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی ایران رادیاتور در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از خدمات تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی ایران رادیاتور در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی ایران رادیاتور در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی ایران رادیاتور در فردیس دسترسی داشته باشند.
- مدل دقیق دستگاه (ایران رادیاتور L24CF بدون فن).
- شماره کد ارور ظاهرشده روی نمایشگر دیجیتال.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا خیر.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
