علت روشن نشدن پکیج بوتان کالدا ونزیا + رفع فوری مشکل
علت اصلی روشن نشدن پکیج بوتان کالدا ونزیا (Calda Venezia)
پکیج بوتان مدل کالدا ونزیا (Calda Venezia) یکی از پرفروش‌ترین، بادوام‌ترین و شناخته‌شده‌ترین پکیج‌های دیواری شرکت بوتان است که در ظرفیت‌های ۲۴ و ۲۸ هزار (مدل‌های فن‌دار 24KIS و بدون فن 24I) تولید شده است. این دستگاه از طراحی هیدرولیکی «تک‌مبدل بای‌ترمیک (Bi-Thermal)» بهره می‌برد؛ بدین معنا که آب گرم مصرفی و آب مدار رادیاتورها هر دو در یک مبدل حرارتی دو منظوره گرم می‌شوند و دستگاه فاقد شیر سه‌راهه برقی یا مبدل صفحه‌ای ثانویه است. پکیج کالدا ونزیا فاقد نمایشگر دیجیتال است و وضعیت کارکرد یا کدهای خطای آن از طریق یک چراغ LED چندرنگ (سبز، قرمز و زرد) بر روی پنل جلویی اعلام می‌شود. هرگاه اختلالی در احتراق، فشار مدار، تخلیه دود یا حسگرهای حرارتی رخ دهد، برد دستگاه مشعل را متوقف کرده و با قفل ایمنی مانع از بروز حادثه می‌شود.
در بیش از ۷۰ درصد موارد، علت روشن نشدن پکیج کالدا ونزیا افت فشار آب مدار شوفاژ به زیر ۰٫۸ بار (چشمک زدن چراغ قرمز با ریتم ۰٫۵ ثانیه روشن و ۰٫۵ ثانیه خاموش) است. برای رفع این حالت، شیر پرکن زیر پکیج را در خلاف جهت عقربه‌های ساعت باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را ببندید و ولوم انتخاب وضعیت را یک‌بار در حالت ریست (خاموش/روشن) قرار دهید. عوامل شایع بعدی شامل قطع بودن گاز، سوختن بوبین شیر گاز، قفل شدن شفت پمپ، رسوب‌گرفتگی شدید لوله‌های مبدل بای‌ترمیک و خرابی فلوسوئیچ در حالت آب گرم هستند.
- جدول تفکیکی رنگ و وضعیت چراغ هشدار پکیج کالدا ونزیا هنگام خاموشی.
- بررسی علت روشن نشدن کالدا ونزیا در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن کالدا ونزیا در حالت زمستانه (رادیاتورها).
- تحلیل علل اصلی و ساختاری خاموش ماندن مشعل در دستگاه‌های تک‌مبدل.
- نکات پنهان و تجربیات کارگاهی ویژه پکیج بوتان مدل Calda Venezia.
- چهار گام بازبینی سریع و خانگی بدون نیاز به ابزار در کمتر از ۱۰ دقیقه.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های مدل کالدا ونزیا.

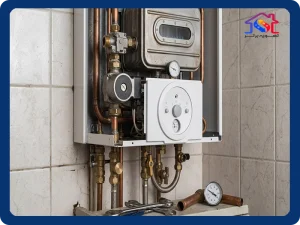

جدول وضعیت چراغ هشدار پکیج بوتان کالدا ونزیا هنگام بروز خطا
در پکیج کالدا ونزیا، رنگ و ریتم چشمک زدن چراغ LED بیانگر نوع مشکل ایجاد شده در سیستم است. جدول زیر راهنمای معادل‌سازی این خطاها هنگام خاموش ماندن پکیج است:
| رنگ و ریتم چراغ وضعیت | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی اولیه |
|---|---|---|---|
| قرمز چشمک‌زن سریع (نیم ثانیه) | پکیج متوقف است و فن کار نمی‌کند | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| قرمز ثابت | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی شیر گاز و سنباده نرم روی میله یون |
| قرمز ثابت (همراه با صدای جوش) | روشن شده و در چند ثانیه خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و رسوب‌زدایی مبدل |
| قرمز چشمک‌زن کند (چند ثانیه) | فن روشن است ولی جرقه زده نمی‌شود | وصل نشدن پرشر سوئیچ دود یا ترموستات دودکش | بررسی خروجی دودکش، ونتوری و شیلنگ سیلیکونی |
| سبز چشمک‌زن پیوسته و تند | پکیج دمای آب را اشتباه تخمین می‌زند | خرابی یا قطعی سنسور NTC مصرفی یا شوفاژ | تست مقاومت اهمی سنسور NTC و تعویض آن |
| زرد ثابت یا زرد چشمک‌زن | دستگاه در توان حداکثری قفل شده است | قطع ارتباط با سنسور یا فعال بودن حالت سرویس | بررسی سوکت‌های برد و خروج از وضعیت تست |
تفکیک عیب‌یابی: علت روشن نشدن پکیج کالدا ونزیا در شرایط مختلف
الف) علت روشن نشدن پکیج کالدا ونزیا در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و فلوسوئیچ
در پکیج تک‌مبدل کالدا ونزیا، فرمان باز شدن آب گرم مصرفی توسط قطعه‌ای به نام «فلوسوئیچ» صادر می‌شود. با باز شدن شیر آب، شناور تفلونی مغناطیسی درون فلوسوئیچ به سمت بالا حرکت کرده و کنتاکت ریدسوئیچ خارجی را می‌بندد. سختی بالای آب و وجود براده یا گچ باعث گیر کردن شناور در کف محفظه برنجی یا پلاستیکی می‌شود؛ در نتیجه با باز شدن شیر آب گرم، هیچ علامتی به برد ارسال نشده و چراغ سبز همچنان در حالت استندبای چشمک می‌زند و مشعل روشن نمی‌شود.
توری صافی ورودی آب سرد زیر دستگاه را باز و تمیز کنید. در صورت رفع نشدن، کارتریج فلوسوئیچ باید باز شده و با اسید رقیق رسوب‌زدایی شود. اگر آهنربای شناور ضعیف شده یا ریدسوئیچ بیرونی سوخته باشد، قطعه تعویض می‌گردد.
در پکیج‌های تک‌مبدل، به علت گرمایش مستقیم آب مصرفی روی شعله مشعل، رسوب‌گیری لوله‌های داخلی مبدل بسیار سریع‌تر رخ می‌دهد. گرفتگی شدید مبدل، دبی عبوری آب را به شدت کم کرده و مانع از حرکت شناور فلوسوئیچ می‌شود.
ب) علت روشن نشدن پکیج کالدا ونزیا در حالت زمستانه (مدار شوفاژ)
بررسی سنسور NTC گرمایش و پمپ
از آنجا که مدل کالدا ونزیا تک‌مبدل است و شیر سه‌راهه برقی ندارد، در حالت زمستانه پمپ آب مستقیماً آب را درون مبدل و رادیاتورها می‌چرخاند. اگر پکیج در حالت شوفاژ استارت نمی‌زند، شایع‌ترین دلیل، گیرپاژ بودن روتور پمپ یا خرابی سنسور NTC مدار گرمایش است. همچنین در صورت اتصال ترموستات اتاقی، قطع شدن سیم‌های رابط یا خرابی رله ترموستات مانع ارسال فرمان شروع به کار رادیاتورها خواهد شد.
محور پمپ را از نظر روان بودن چرخش بررسی کنید. سنسور NTC گرمایش را تست اهمی نمایید. اگر ترموستات اتاقی نصب است، کابل آن را از پکیج جدا کرده و ترمینال مربوطه روی برد را با یک قطعه سیم پل (جامپر) کنید تا عملکرد گرمایش شوفاژ بدون واسطه تست شود.
در کالدا ونزیا اگر سنسور NTC آب گرم مصرفی دچار اتصال کوتاه شود، برد تصور می‌کند دمای آب بهداشتی بسیار بالا رفته و به عنوان اولویت ایمنی، مشعل را حتی در حالت شوفاژ هم خاموش نگه می‌دارد.
تحلیل علل اصلی و فنی روشن نشدن پکیج بوتان کالدا ونزیا
۱. افت فشار آب مدار شوفاژ (چشمک زدن چراغ قرمز با ریتم سریع)
اقدام توسط کاربر
پرشر سوئیچ آب قطعه‌ای ایمنی است که اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات، هواگیری شوفاژها یا چکه کردن شیر اطمینان ۳ بار، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل بای‌ترمیک قفل می‌کند.
شیر پرکن زیر پکیج را در جهت پادساعتگرد باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و ولوم انتخاب حالت را یک‌بار در وضعیت ریست قرار دهید.
تخلیه مکرر فشار در فواصل کوتاه، نشانه خالی شدن هوای منبع انبساط است و باید با تلمبه باد تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (چراغ قرمز ثابت)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر گاز سیت ۸۴۵ یا مدل‌های رم باشد.
شیر گاز زیر پکیج را بررسی و شعله اجاق گاز را چک کنید. در صورت وصل بودن گاز، بوبین‌های شیر گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
تنظیم پیچ‌های مکانیکی ماکزیمم و مینیمم گاز در برنر نقش تعیین‌کننده‌ای در تشکیل شعله اولیه پایدار دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق دستگاه را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. خطای تخلیه دود و پرشر سوئیچ هوا (چراغ قرمز چشمک‌زن کند)
نیازمند بررسی تکنسین
در مدل‌های فن‌دار، فن می‌چرخد اما به علت مسدود بودن دودکش، ذوب شدن شیپوره ونتوری یا چگالش قطرات آب در لوله سیلیکونی، پرشر سوئیچ دود وصل نشده و جلوی جرقه گرفته می‌شود. در مدل‌های بدون فن، داغ شدن کلاهک دودکش باعث عمل کردن ترموستات دود و بروز این خطا می‌گردد.
مسیر خروجی دودکش را چک کنید. در مدل‌های فن‌دار، شیلنگ سیلیکونی را خارج کرده و رطوبت آن را تخلیه نمایید. در صورت دفرمه شدن ونتوری فن، آن را تعویض کنید.
برداشتن حلقه محدودکننده (فلنج) بالای فن در ساختمان‌های با طول دودکش زیاد، راندمان خروج دود را بالا برده و ارور پرشر دود را برطرف می‌سازد.
۵. قفل شدن شفت پمپ سیرکولاتور یا جوش آوردن مبدل (چراغ قرمز ثابت با جوشش)
اقدام توسط تکنسین
به دلیل رسوبات سنگین آب، پروانه پمپ قفل می‌شود یا لوله‌های ظریف مبدل بای‌ترمیک به علت گچ‌گرفتگی مسدود می‌گردند. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را بلافاصله خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود. در صورت گرفتگی مبدل، باید رسوب‌زدایی با پمپ دیسکلر انجام گیرد.
پمپ‌های فابریک کالدا ونزیا معمولاً از برندهای گراندفوس یا ویلو هستند؛ در صورت افت ظرفیت خازن راه‌انداز، پمپ با دست می‌چرخد ولی با برق توان استارت ندارد.
پکیج بوتان کالدا ونزیا شما با ریست کردن روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی بوتان به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد شعله را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که چراغ قرمز ناشی از دودکش یا بوی گاز ظاهر شده است.
درست: ادامه ریست خطر انتشار مونوکسید کربن را در خانه به همراه دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید

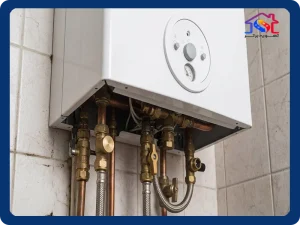

- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: سلکتور وضعیت را روی حالت خاموش/ریست برده و پس از ۵ ثانیه روی حالت قبلی بگذارید.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار ریست کردن دستگاه.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای الکترونیکی و رله‌های برد اصلی.
- پل زدن سیم‌های پرشر هوا یا ترموستات حد.
- اسیدشویی مبدل اصلی بای‌ترمیک.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر بوتان در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج بوتان کالدا ونزیا رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، پرشر هوا، برد الکترونیکی یا گرفتگی شدید مبدل حرارتی قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی بوتان در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی بوتان در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی بوتان در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی بوتان در فردیس دسترسی داشته باشند. ساکنان مناطق باغستان و وایین نیز می‌توانند از طریق نمایندگی بوتان در باغستان شهریار و نمایندگی بوتان در وایین خدمات خود را دریافت نمایند.
- مدل دقیق دستگاه (بوتان Calda Venezia) و نوع فن‌دار یا بدون فن.
- رنگ و ریتم چشمک زدن چراغ هشدار روی پنل دستگاه.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا فن کلاً خاموش است.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
پاسخ به سوالات پرتکرار درباره پکیج بوتان کالدا ونزیا
چرا چراغ پکیج کالدا ونزیا قرمز چشمک‌زن تند شده است؟
چرا پکیج کالدا ونزیا جرقه می‌زند اما روشن نمی‌شود؟
چرا چراغ پکیج کالدا ونزیا قرمز ثابت می‌شود؟
چرا پکیج کالدا ونزیا در حالت شوفاژ کار می‌کند ولی با باز کردن آب گرم روشن نمی‌شود؟
چند بار در روز مجاز به ریست کردن پکیج کالدا ونزیا هستیم؟
هزینه تعمیر روشن نشدن پکیج کالدا ونزیا چقدر است؟
