علت روشن نشدن پکیج بوتان پارما (Parma)؛ راهنمای عیب‌یابی
پکیج بوتان مدل پارما (Parma) یکی از پرفروش‌ترین پکیج‌های دیواری دو مبدله فن‌دار شرکت بوتان است که در دو مدل ۲۲ و ۲۴ هزار با سیستم‌های کنترلی آنالوگ و دیجیتال به بازار عرضه شده است. در مدل‌های دیجیتال پارما، کدهای دو حرفی و عددی روی نمایشگر نمایش داده می‌شوند و در مدل‌های آنالوگ، چراغ‌های هشدار دهنده وضعیت کارکرد را گزارش می‌کنند. پکیج پارما به دلیل بهره‌مندی از حسگرهای متعدد و برد میکروپروسسوری دقیق، در صورت بروز هرگونه اختلال در گردش آب، عملکرد فن تخلیه دود، فشار گاز یا دمای مبدل، مشعل را متوقف می‌کند تا مانع از صدمه دیدن لوله‌ها یا خطرات ناشی از گاز شود.
در بیش از ۷۰ درصد سناریوها، علت روشن نشدن پکیج پارما افت فشار آب مدار گرمایش به زیر ۰٫۸ بار (ارور E04 یا چشمک قرمز سریع) است. برای رفع این مشکل، شیر پرکن زیر دستگاه را در جهت خلاف عقربه‌های ساعت باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید و کلید ولوم را یک‌بار در حالت ریست قرار دهید. دلایل شایع بعدی شامل عدم تشکیل شعله به علت قطعی گاز (ارور E01)، خطای تخلیه دود و فن (ارور E03)، کثیفی میله حسگر یون و قفل شدن پمپ سیرکولاتور هستند.
- جدول تفکیکی خطاهای پکیج بوتان پارما در زمان خاموشی.
- بررسی علت روشن نشدن پکیج پارما در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن پکیج پارما در حالت زمستانه (گرمایش رادیاتورها).
- تحلیل علل اصلی و مکانیکی خاموش ماندن مشعل در مدل پارما.
- نکات پنهان و تجربیات کارگاهی ویژه پکیج‌های سری پارما.
- چهار گام بازبینی سریع و خانگی بدون نیاز به ابزار در کمتر از ۱۰ دقیقه.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های پکیج بوتان Parma.
جدول کدهای خطای روشن نشدن پکیج بوتان پارما
پکیج پارما عیوب مانع احتراق را به صورت ارورهای دیجیتال یا سیگنال‌های ال‌ای‌دی نمایش می‌دهد. جدول زیر راهنمای معادل‌سازی این خطاها هنگام خاموشی دستگاه است:
| کد خطا در دیجیتال | چراغ هشدار در آنالوگ | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی |
|---|---|---|---|---|
| ارور E04 | قرمز چشمک‌زن تند | پکیج استارت نمی‌زند و فن خاموش است | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| ارور E01 | قرمز ثابت | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی باز بودن شیر گاز و سنباده نرم میله یون |
| ارور E03 | قرمز چشمک‌زن کند | فن کار می‌کند ولی جرقه‌زن فعال نمی‌شود | وصل نشدن پرشر سوئیچ دود علی‌رغم کارکرد فن | بررسی دودکش، شیپوره ونتوری و شیلنگ سیلیکونی |
| ارور E02 | قرمز ثابت همراه با جوش | روشن شده و بلافاصله با صدای جوش خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و هواگیری مدار |
| ارور E06 / E07 | سبز چشمک‌زن پیوسته | پکیج دمای آب را اشتباه تخمین می‌زند | خرابی یا قطعی سنسور NTC مصرفی یا شوفاژ | تست مقاومت اهمی سنسور NTC و تعویض آن |
تفکیک عیب‌یابی: علت روشن نشدن پکیج پارما در شرایط مختلف
الف) علت روشن نشدن پکیج پارما در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و حسگر آب
در پکیج پارما، شروع کارکرد در حالت تابستانه مستلزم ارسال سیگنال از قطعه فلومتر یا فلوسوئیچ به برد است. سختی آب و براده‌های موجود در لوله‌کشی سبب رسوب‌گرفتگی شناور مغناطیسی یا توربین فلومتر می‌شود؛ بنابراین با باز شدن شیر آب گرم، پیامی برای آغاز احتراق صادر نشده و پکیج خاموش می‌ماند.
فیلتر توری ورودی آب سرد زیر پکیج را باز و تمیز کنید. در صورت رفع نشدن، کارتریج فلومتر باید باز شده و با رسوب‌زدای رقیق شسته شود. در صورت سوختن سنسور، این قطعه تعویض می‌گردد.
کاهش دبی آب به کمتر از ۲ لیتر در دقیقه به دلیل افت فشار آب شهری یا گرفتگی پرلاتور شیرآلات، مانع از حرکت پروانه فلومتر شده و مشعل را غیرفعال نگه می‌دارد.
ب) علت روشن نشدن پکیج پارما در حالت زمستانه (مدار شوفاژ)
بررسی شیر سه‌راهه برقی و پمپ
اگر پکیج در حالت آب گرم مصرفی کار می‌کند ولی شوفاژها کاملاً سرد هستند و مشعل استارت نمی‌زند، سیستم گاز و احتراق بدون عیب است. در پکیج‌های دو مبدله پارما، سوختن موتور شیر سه‌راهه برقی یا رسوب گرفتگی سوپاپ هیدرولیکی مانع تغییر جهت آب داغ به سمت رادیاتورها می‌شود. همچنین قطعی کابل یا اتمام باتری ترموستات اتاقی مانع صدور دستور گرمایش خواهد شد.
موتور شیر برقی سه‌راهه را از نظر ولتاژ ورودی بررسی کنید؛ در صورت خرابی تعویض گردد. اگر ترموستات اتاقی متصل است، کابل آن را از پکیج باز کرده و جای پایه‌ها روی برد را پل (جامپر) کنید تا کارکرد شوفاژ بدون واسطه تست شود.
اتصال کوتاه شدن سنسور NTC مصرفی در پکیج پارما باعث می‌شود برد دستگاه را همواره در اولویت آب گرم بهداشتی تلقی کرده و اجازه روشن شدن رادیاتورها را ندهد.
تحلیل علل اصلی و فنی روشن نشدن پکیج بوتان پارما
۱. افت فشار آب مدار شوفاژ (ارور E04)
اقدام توسط کاربر
پرشر سوئیچ آب قطعه‌ای ایمنی است که اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات، هواگیری شوفاژ یا چکه کردن شیر اطمینان ۳ بار، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل قفل می‌کند.
شیر پرکن زیر پکیج را در جهت پادساعتگرد باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و کلید ولوم را یک‌بار در حالت ریست قرار دهید.
تخلیه مکرر فشار در فواصل کوتاه، نشانه خالی شدن هوای منبع انبساط است و باید با تلمبه باد تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (ارور E01)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر گاز سیت ایتالیا باشد.
شیر گاز زیر پکیج را بررسی و شعله اجاق گاز را چک کنید. در صورت وصل بودن گاز، بوبین‌های شیر گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
تنظیم پیچ‌های مکانیکی ماکزیمم و مینیمم گاز در برنر پکیج پارما نقش تعیین‌کننده‌ای در تشکیل شعله اولیه پایدار دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق دستگاه را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. خطای تخلیه دود و پرشر سوئیچ هوا (ارور E03)
نیازمند بررسی تکنسین
فن می‌چرخد اما به علت مسدود بودن دودکش، ذوب شدن شیپوره ونتوری یا چگالش قطرات آب در لوله سیلیکونی، پرشر سوئیچ دود وصل نشده و جلوی جرقه گرفته می‌شود.
مسیر خروجی دودکش را چک کنید. شیلنگ سیلیکونی را خارج کرده و رطوبت آن را تخلیه نمایید. در صورت دفرمه شدن ونتوری فن، آن را تعویض کنید.
در پکیج پارما اگر رله فن روی برد دچار چسبندگی شود، ارور وصل ماندن پرشر ظاهر شده و فن یکسره کار می‌کند ولی جرقه زده نمی‌شود.
۵. قفل شدن شفت پمپ سیرکولاتور (ارور E02)
اقدام توسط تکنسین
به دلیل سختی آب، محور روتور پمپ قفل می‌شود. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود، سپس پیچ را ببندید.
در صورت ضعیف شدن خازن راه‌انداز پمپ، محور پمپ با دست می‌چرخد اما با برق شهری قدرت استارت ندارد.
پکیج بوتان پارما شما پس از ریست روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی بوتان به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد شعله را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که ارور تخلیه دود E03 ظاهر شده است.
درست: ادامه ریست خطر انتشار مونوکسید کربن را در خانه به همراه دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید

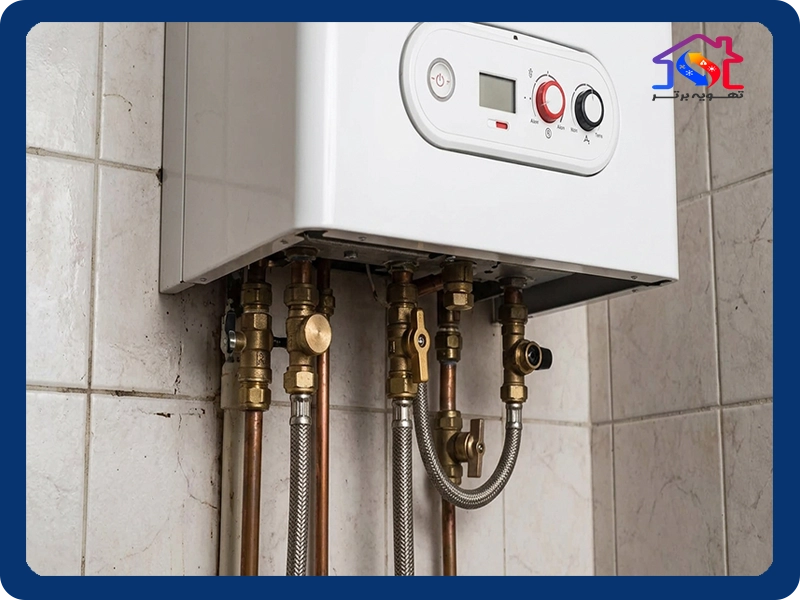

- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: سلکتور وضعیت را روی علامت R برده و رها کنید تا خطای موقت پاک گردد.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار ریست کردن دستگاه.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای الکترونیکی و رله‌های برد اصلی.
- پل زدن سیم‌های پرشر هوا یا ترموستات حد.
- اسیدشویی مبدل اصلی و ثانویه.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر بوتان در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج بوتان پارما رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، پرشر هوا، برد الکترونیکی یا سوپاپ‌های هیدرولیکی قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم دستگاه می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی بوتان در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی بوتان در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی بوتان در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی بوتان در فردیس دسترسی داشته باشند. ساکنان مناطق باغستان و وایین نیز می‌توانند از طریق نمایندگی بوتان در باغستان شهریار و نمایندگی بوتان در وایین خدمات خود را دریافت نمایند.
- مدل دقیق دستگاه (بوتان Parma) و ظرفیت حرارتی آن.
- شماره کد ارور دیجیتال یا رنگ و ریتم چشمک چراغ‌ها در مدل‌های آنالوگ.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا فن کلاً خاموش است.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
پاسخ به سوالات پرتکرار درباره پکیج بوتان پارما
علت ارور E04 در پکیج پارما چیست؟
چرا پکیج پارما جرقه می‌زند اما روشن نمی‌شود؟
چرا پکیج پارما بعد از روشن شدن در کمتر از ۵ ثانیه خاموش می‌شود؟
چرا پکیج پارما در حالت شوفاژ کار می‌کند ولی با باز کردن آب گرم روشن نمی‌شود؟
چند بار در روز مجاز به ریست کردن پکیج پارما هستیم؟
هزینه تعمیر روشن نشدن پکیج پارما چقدر است؟
