علت روشن نشدن پکیج بوتان ورونا + دلایل پنهان و راه حل
علت روشن نشدن پکیج بوتان ورونا (Verona)
پکیج بوتان مدل ورونا (Verona) یکی از مدرن‌ترین و باکیفیت‌ترین پکیج‌های دیواری دو مبدله فن‌دار شرکت بوتان است که در ظرفیت ۲۴ هزار (مدل 24RSI) با قطعات استاندارد اروپایی به بازار عرضه شده است. این دستگاه به یک برد الکترونیکی پیشرفته میکروپروسسوری و صفحه نمایش دیجیتال شفاف مجهز است که کلیه عملکردهای سیستم از جمله فشار آب، شرایط تخلیه دود، دمای آب مدار مصرفی و رادیاتورها و عملکرد مدولاسیون شعله را به طور پیوسته کنترل می‌کند. در صورت وقوع کوچک‌ترین نقص فنی، سیستم برای پیشگیری از سوختن مبدل‌ها یا خطرات پس‌زدگی مونوکسید کربن، چرخه احتراق را متوقف کرده و خطای متناظر را با کدهای اختصاصی سری E روی نمایشگر کریستال مایع نشان می‌دهد.
در بیش از ۷۰ درصد سناریوها، علت روشن نشدن پکیج ورونا افت فشار آب مدار گرمایش به زیر ۰٫۸ بار (ارور E04) است. برای رفع این وضعیت، شیر پرکن زیر دستگاه را باز کنید تا عقربه مانومتر بین ۱٫۲ تا ۱٫۵ بار قرار گیرد، سپس شیر را ببندید و کلید ولوم را یک‌بار در حالت ریست قرار دهید. دلایل شایع بعدی شامل عدم تشکیل یا حس نشدن شعله (ارور E01)، خطای تخلیه دود و فن (ارور E03)، کثیفی میله یونیزاسیون، خرابی فلومتر و گیرپاژ پمپ سیرکولاتور هستند.
- جدول تفکیکی کدهای خطای دیجیتال مانع روشن شدن در پکیج بوتان ورونا.
- بررسی علت روشن نشدن ورونا در حالت تابستانه (آب گرم مصرفی).
- بررسی علت استارت نخوردن ورونا در حالت زمستانه (گرمایش رادیاتورها).
- تحلیل علل اصلی و مکانیکی خاموش ماندن مشعل در مدل دیجیتال ورونا.
- نکات پنهان و تجربیات کارگاهی ویژه پکیج‌های سری Verona.
- چهار گام بازبینی سریع و خانگی بدون نیاز به ابزار در کمتر از ۱۰ دقیقه.
- پاسخ به سوالات پرتکرار کاربران درباره خرابی‌های پکیج بوتان ورونا.
جدول کدهای خطای روشن نشدن پکیج بوتان ورونا
پکیج دیجیتال ورونا عیوب مانع احتراق را به صورت ارورهای دو رقمی با پیشوند E روی صفحه نمایشگر کریستال مایع نشان می‌دهد. جدول زیر راهنمای معادل‌سازی این خطاها هنگام خاموشی دستگاه است:
| کد خطا در نمایشگر | رفتار دستگاه | علت ریشه‌ای در سیستم | راهکار پیشنهادی اولیه |
|---|---|---|---|
| ارور E04 | پکیج استارت نمی‌زند و فن خاموش است | افت فشار آب مدار گرمایش به زیر ۰٫۸ بار | باز کردن شیر پرکن زیر دستگاه تا ۱٫۵ بار |
| ارور E01 | جرقه می‌زند اما مشعل روشن نمی‌شود | عدم تشکیل یا عدم تشخیص شعله (نبود گاز/یون) | بررسی باز بودن شیر گاز و سنباده نرم میله یون |
| ارور E03 | فن کار می‌کند ولی جرقه‌زن فعال نمی‌شود | وصل نشدن پرشر سوئیچ دود علی‌رغم کارکرد فن | بررسی دودکش، شیپوره ونتوری و شیلنگ سیلیکونی |
| ارور E02 | روشن شده و بلافاصله با صدای جوش خاموش می‌شود | فعال شدن ترموستات حد حرارتی (دمای بالای ۱۰۵ درجه) | رفع گیرپاژ پمپ سیرکولاتور و هواگیری مدار |
| ارور E06 / E07 | پکیج دمای آب را اشتباه تخمین می‌زند | خرابی یا قطعی سنسور NTC مصرفی یا شوفاژ | تست مقاومت اهمی سنسور NTC و تعویض آن |
تفکیک عیب‌یابی: علت روشن نشدن پکیج ورونا در شرایط مختلف
الف) علت روشن نشدن پکیج ورونا در حالت تابستانه (آب گرم مصرفی)
بررسی بخش هیدرولیک و فلومتر
در پکیج ورونا، فرمان باز شدن آب گرم بهداشتی توسط قطعه فلومتر توربینی با سنسور اثر هال ثبت می‌شود. رسوب بالای آب و وجود ذرات شن و براده مانع چرخیدن روان پروانه فلومتر می‌شود؛ بنابراین با باز شدن شیر آب گرم، هیچ پالسی به برد صادر نشده و علامت دوش آب روی نمایشگر ظاهر نمی‌شود و مشعل خاموش می‌ماند.
فیلتر توری ورودی آب سرد زیر پکیج را باز و تمیز کنید. در صورت رفع نشدن، کارتریج فلومتر باید خارج شده و با رسوب‌زدای رقیق شسته شود. در صورت سوختن سنسور اثر هال، این قطعه الکترونیکی تعویض می‌گردد.
پکیج ورونا برای فعال‌سازی به حداقل دبی ۲ لیتر در دقیقه نیاز دارد. گرفتگی پرلاتور (توری سر شیرآلات) دبی را به زیر این مقدار رسانده و مانع تحریک سنسور فلومتر می‌شود.
ب) علت روشن نشدن پکیج ورونا در حالت زمستانه (مدار شوفاژ)
بررسی شیر سه‌راهه برقی و پمپ
اگر با باز کردن آب گرم مشعل روشن می‌شود اما با قرار گرفتن در حالت زمستانه رادیاتورها سرد هستند و دستگاه استارت نمی‌زند، سیستم سوخت‌رسانی کاملاً سالم است. در پکیج‌های دو مبدله ورونا، سوختن موتور شیر سه‌راهه برقی یا رسوب گرفتگی شفت سوپاپ هیدرولیکی مانع تغییر جهت آب داغ به سمت رادیاتورها می‌شود. همچنین قطعی کابل یا اتمام باتری ترموستات اتاقی مانع صدور دستور گرمایش خواهد شد.
موتور شیر برقی سه‌راهه را از نظر ولتاژ ورودی بررسی کنید؛ در صورت سوختگی تعویض گردد. اگر ترموستات اتاقی متصل است، کابل آن را از پکیج باز کرده و جای پایه‌ها روی برد را پل (جامپر) کنید تا کارکرد رادیاتورها بدون واسطه تست شود.
اتصال کوتاه شدن سنسور NTC مصرفی در پکیج ورونا باعث می‌شود برد دستگاه را همواره در اولویت آب گرم بهداشتی تلقی کرده و اجازه روشن شدن رادیاتورها را ندهد.
تحلیل علل اصلی و فنی روشن نشدن پکیج بوتان ورونا
۱. افت فشار آب مدار شوفاژ (ارور E04)
اقدام توسط کاربر
پرشر سوئیچ آب قطعه‌ای ایمنی است که اجازه کارکرد بدون آب را به سیستم نمی‌دهد. نشتی در اتصالات، هواگیری شوفاژ یا چکه کردن شیر اطمینان ۳ بار، عقربه بار را به زیر ۰٫۸ می‌رساند و دستگاه برای محافظت از مبدل قفل می‌کند.

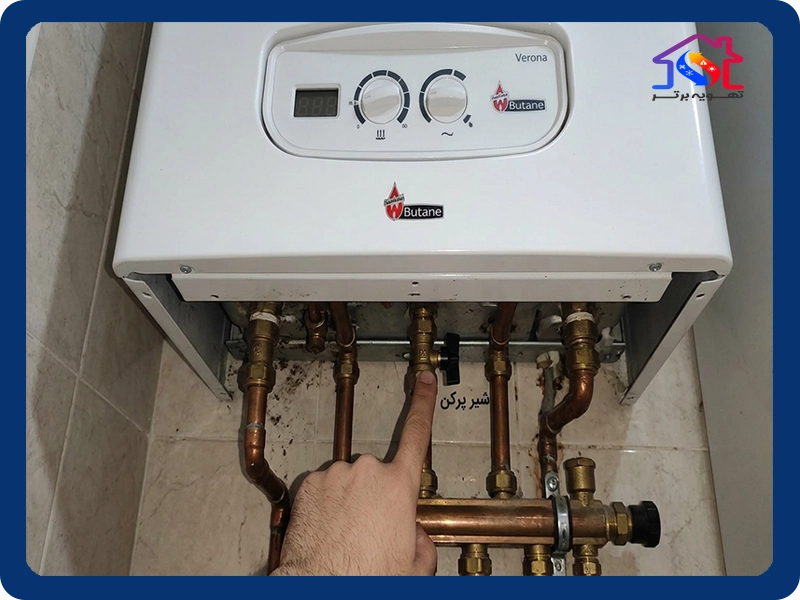

شیر پرکن زیر پکیج را در جهت پادساعتگرد باز کنید تا فشار به ۱٫۵ بار برسد، سپس آن را سفت ببندید و کلید ولوم را یک‌بار در حالت ریست قرار دهید.
تخلیه مکرر فشار در فواصل کوتاه، نشانه خالی شدن هوای منبع انبساط است و باید با تلمبه باد تا ۱ بار شارژ شود.
۲. مسدود بودن مسیر گاز یا اختلال در شیر برقی گاز (ارور E01)
اقدام توسط کاربر / تکنسین
صدای جرقه شنیده می‌شود اما احتراق شکل نمی‌گیرد. علت می‌تواند بسته بودن شیر گاز ورودی، افت فشار شبکه یا سوختن بوبین‌های ۲۲۰ ولت شیر گاز سیت ۸۴۵ باشد.
شیر گاز زیر پکیج را بررسی و شعله اجاق گاز را چک کنید. در صورت وصل بودن گاز، بوبین‌های شیر گاز با مولتی‌متر تست و در صورت نیاز تعویض شوند.
تنظیم پیچ‌های مکانیکی ماکزیمم و مینیمم گاز در برنر پکیج ورونا نقش تعیین‌کننده‌ای در تشکیل شعله اولیه پایدار دارد.
۳. دوده گرفتگی میله یون و الکترود جرقه
اقدام توسط کاربر
نشستن لایه‌ای از دوده و چربی روی میله یون مانع انتقال بار میکروآمپری شعله به برد می‌شود؛ برد حضور آتش را حس نکرده و گاز را ظرف چند ثانیه قطع می‌کند.
برق دستگاه را قطع کرده و نوک میله یون را با یک تکه سمباده بسیار نرم به آرامی تمیز کنید تا لایه کربنی برداشته شود.
فاصله استاندارد نوک میله تا برنر مشعل باید ۳ تا ۵ میلی‌متر باشد؛ تغییر فاصله مانع پایداری احتراق می‌شود.
۴. خطای تخلیه دود و پرشر سوئیچ هوا (ارور E03)
نیازمند بررسی تکنسین
فن می‌چرخد اما به علت مسدود بودن دودکش، ذوب شدن شیپوره ونتوری یا چگالش قطرات آب در لوله سیلیکونی، پرشر سوئیچ دود وصل نشده و جلوی جرقه گرفته می‌شود.
مسیر خروجی دودکش را چک کنید. شیلنگ سیلیکونی را خارج کرده و رطوبت آن را تخلیه نمایید. در صورت دفرمه شدن ونتوری فن، آن را تعویض کنید.
در پکیج ورونا اگر رله فن روی برد دچار چسبندگی کنتاکت شود، ارور وصل ماندن پرشر ظاهر شده و فن یکسره کار می‌کند ولی جرقه زده نمی‌شود.
۵. قفل شدن شفت پمپ سیرکولاتور (ارور E02)
اقدام توسط تکنسین
به دلیل سختی آب، محور روتور پمپ قفل می‌شود. با روشن شدن مشعل، آب گردش نکرده و سریعاً می‌جوشد و کلید حد ۱۰۵ درجه دستگاه را خاموش می‌کند.
پیچ برنجی بزرگ مرکز پمپ را باز کنید و شفت روتور را با یک پیچ‌گوشتی تخت دوسو بچرخانید تا کاملاً روان شود، سپس پیچ را ببندید.
در صورت ضعیف شدن خازن راه‌انداز پمپ، محور پمپ با دست می‌چرخد اما با برق شهری قدرت استارت ندارد.
پکیج بوتان ورونا شما پس از ریست روشن نمی‌شود؟ برای اعزام تکنسین متخصص به محل کلیک کنید.
۶. معکوس بودن فاز و نول یا قطعی ارت در پریز برق
اقدام توسط کاربر
بردهای الکترونیکی بوتان به جهت قطب‌های فاز و نول حساس هستند. در صورت معکوس بودن پریز یا نبود ارت، برد شعله را حس نکرده و سریعاً خاموش می‌شود.
دوشاخه پکیج را از محافظ بیرون آورده، ۱۸۰ درجه بچرخانید و مجدداً متصل کنید تا فاز و نول مطابقت یابند.
جریان‌های نشتی و برق القایی ضعیف روی بدنه فلزی، حسگر یونیزاسیون برد را فلج می‌کند.
اشتباه: ریست کردن مداوم دستگاه زمانی که ارور تخلیه دود E03 ظاهر شده است.
درست: ادامه ریست خطر انتشار مونوکسید کربن را در خانه به همراه دارد؛ بیش از دو بار ریست نکنید.
اشتباه: سمباده‌کشی خشن روی میله یون با سوهان فلزی سخت.
درست: این کار لعاب مقاومتی حسگر را از بین می‌برد؛ فقط از سمباده نرم پارچه‌ای استفاده کنید.
۴ بررسی سریع که خودتان ظرف ۱۰ دقیقه می‌توانید انجام دهید
- تنظیم فشار بار مانومتر: شیر پرکن زیر دستگاه را باز کنید تا عقربه به ۱٫۵ بار برسد، سپس آن را سفت ببندید.
- وارونه کردن دوشاخه برق: دوشاخه را ۱۸۰ درجه بچرخانید و مجدداً به پریز بزنید تا فاز و نول تنظیم شود.
- کنترل باز بودن مسیر گاز: از باز بودن دسته شیر گاز در راستای شیلنگ مطمئن شوید.
- یک‌بار ریست کردن دستگاه: سلکتور وضعیت را روی علامت R برده و رها کنید تا خطای موقت پاک گردد.
- تنظیم آبگیری دستگاه و رساندن عقربه به ۱٫۵ بار.
- بررسی باز بودن شیرهای زیر پکیج و رادیاتورها.
- هواگیری ساده رادیاتورها با آچار مخصوص.
- چرخاندن ۱۸۰ درجه‌ای دوشاخه پکیج در پریز.
- حداکثر ۱ تا ۲ بار ریست کردن دستگاه.
- باز کردن قاب محفظه احتراق و برنر گاز.
- تنظیم مکانیکی پیچ‌های ماکزیمم و مینیمم شیر گاز.
- تعمیر مدارهای الکترونیکی و رله‌های برد اصلی.
- پل زدن سیم‌های پرشر هوا یا ترموستات حد.
- اسیدشویی مبدل اصلی و ثانویه.
دسترسی به خدمات تخصصی و نمایندگی‌های معتبر بوتان در استان تهران و البرز
در صورتی که با انجام بررسی‌های اولیه مشکل پکیج بوتان ورونا رفع نشد، بروز نقص فنی در قطعاتی نظیر شیر برقی، پرشر هوا، برد الکترونیکی یا سوپاپ‌های هیدرولیکی قطعی است. در چنین شرایطی اصرار بر روشن کردن مداوم دستگاه می‌تواند باعث آسیب به سایر بخش‌ها شود.
ساکنان محترم مناطق مختلف می‌توانند از خدمات تخصصی واحدهای معتبر بهره‌مند شوند: ساکنان شهریار در صورت بروز مشکل می‌توانند از خدمات تعمیر پکیج در شهریار استفاده کرده و برای تامین قطعات فابریک به نمایندگی بوتان در شهریار مراجعه نمایند. همچنین ساکنان شهر اندیشه برای رفع عیب در محل می‌توانند از تعمیر پکیج در اندیشه بهره‌مند شده و خدمات رسمی را از طریق نمایندگی بوتان در اندیشه پیگیری کنند. در صورت نیاز به خدمات در شهر قدس، تیم‌های نمایندگی بوتان در شهر قدس آماده ارائه خدمات هستند و شهروندان استان البرز نیز می‌توانند به خدمات معتبر در نمایندگی بوتان در فردیس دسترسی داشته باشند. ساکنان مناطق باغستان و وایین نیز می‌توانند از طریق نمایندگی بوتان در باغستان شهریار و نمایندگی بوتان در وایین خدمات خود را دریافت نمایند.
- مدل دقیق دستگاه (بوتان Verona 24RSI).
- شماره کد ارور ظاهرشده روی نمایشگر دیجیتال.
- اینکه آیا صدای جرقه زدن شنیده می‌شود یا فن کلاً خاموش است.
- میزان عدد عقربه بار در شرایطی که پکیج کاملاً سرد است.
- اینکه دستگاه فقط برای آب گرم قطع است یا رادیاتورها نیز سرد هستند.
